Hướng dẫn lắp đặt và sử dụng
đồng hồ đo lưu lượng phổ biến
Đồng hồ đo lưu lượng đóng vai trò quan trọng trong việc đo lường và kiểm soát lưu lượng chất lỏng hoặc khí trong nhiều ngành công nghiệp khác nhau. Bài viết này là hướng dẫn chi tiết giúp bạn hiểu rõ hơn về đồng hồ đo lưu lượng, từ tầm quan trọng và lợi ích của nó đến cách lắp đặt và sử dụng đồng hồ đo lưu lượng, chọn mua và xử lý các vấn đề thường gặp.
Tầm quan trọng của Đồng Hồ Đo Lưu Lượng
Đồng hồ đo lưu lượng - công cụ giám sát - đảm bảo hiệu suất hệ thống bằng cách cung cấp thông tin chính xác về lượng chất lỏng hoặc khí đi qua một điểm nhất định trong một khoảng thời gian. Điều này cho phép người vận hành - kiểm soát quy trình - tối ưu hóa hiệu quả và giảm thiểu lãng phí.
Một số lợi ích quan trọng của việc sử dụng đồng hồ đo lưu lượng bao gồm:
- Nâng cao hiệu quả sản xuất: Giúp kiểm soát chính xác lượng nguyên liệu đầu vào và sản phẩm đầu ra, từ đó tối ưu hóa quy trình sản xuất.
- Tiết kiệm chi phí: Kiểm soát lưu lượng hiệu quả giúp giảm thiểu lãng phí nguyên vật liệu, năng lượng và giảm thiểu thời gian ngừng hoạt động do sự cố.
- Đảm bảo chất lượng sản phẩm: Duy trì lưu lượng ổn định giúp đảm bảo chất lượng đồng đều cho sản phẩm.
- Bảo vệ môi trường: Giám sát và kiểm soát rò rỉ hoặc xả thải, góp phần bảo vệ môi trường.
- Nâng cao an toàn: Giúp phát hiện sớm các sự cố như rò rỉ hoặc tắc nghẽn, từ đó ngăn ngừa tai nạn lao động.
Các loại Đồng Hồ Đo Lưu Lượng phổ biến
Thị trường cung cấp đa dạng các loại đồng hồ đo lưu lượng dựa trên nguyên lý hoạt động, ứng dụng và mức độ chính xác. Dưới đây là bảng phân loại - giới thiệu - các loại đồng hồ phổ biến:
| Loại Đồng Hồ | Nguyên Lý Hoạt Động | Ứng Dụng | Ưu Điểm | Nhược Điểm |
|---|---|---|---|---|
| Đồng hồ đo lưu lượng | Đo chênh lệch áp suất | Nước, dầu, khí | Giá thành rẻ, dễ lắp đặt | Độ chính xác thấp |
| Đồng hồ đo lưu lượng điện từ | Đo dòng điện cảm ứng | Chất lỏng dẫn điện | Độ chính xác cao, ít tổn thất áp suất | Giá thành cao, không đo được chất lỏng không dẫn điện |
| Đồng hồ đo lưu lượng siêu âm | Đo thời gian truyền sóng âm | Nước, hóa chất | Không tiếp xúc trực tiếp với dòng chảy, đo được nhiều loại chất lỏng | Độ chính xác phụ thuộc vào chất lỏng |
| Đồng hồ đo lưu lượng Coriolis | Đo lực Coriolis | Chất lỏng, khí | Độ chính xác rất cao, đo được cả khối lượng riêng | Giá thành cao |
| Đồng hồ đo lưu lượng Vortex | Đo tần số xoáy | Hơi, khí | Dễ lắp đặt, đo được cả lưu lượng thấp | Độ chính xác thấp ở lưu lượng thấp |
| Đồng hồ đo lưu lượng bánh răng oval | Đo thể tích | Chất lỏng có độ nhớt cao | Độ chính xác cao, đo được lưu lượng thấp | Giá thành cao |
Hướng dẫn lắp đặt và sử dụng đồng hồ đo lưu lượng
Cách lắp đặt
Lắp đặt chính xác - đảm bảo - đồng hồ hoạt động hiệu quả và cho kết quả đo chính xác.
Chuẩn bị trước khi lắp đặt

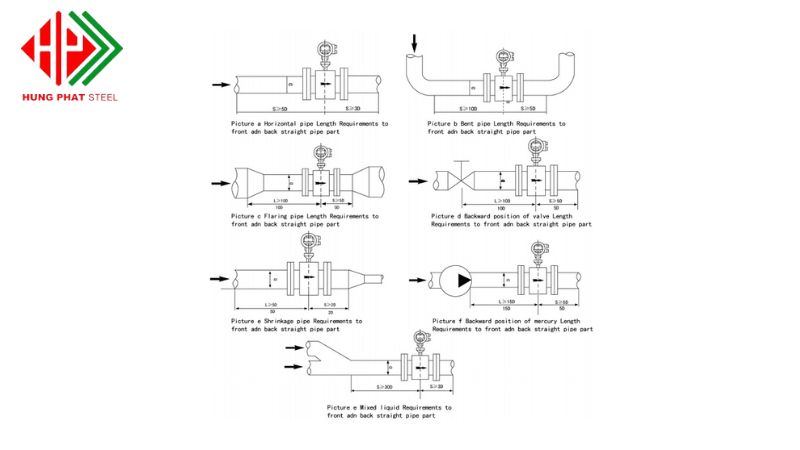

- Xác định vị trí lắp đặt: Vị trí lắp đặt - ảnh hưởng trực tiếp - độ chính xác của đồng hồ. Nên chọn vị trí có dòng chảy ổn định, tránh các vị trí có thể gây nhiễu loạn dòng chảy như gần van, co, khuỷu.
- Lựa chọn kích thước đồng hồ phù hợp: Kích thước đường ống - quyết định - kích thước đồng hồ. Chọn đồng hồ có kích thước phù hợp giúp đảm bảo độ chính xác và tuổi thọ của đồng hồ.
- Chuẩn bị dụng cụ và vật tư cần thiết: Bộ dụng cụ - bao gồm - cờ lê, mỏ lết, băng tan... Vật tư - bao gồm - gioăng, bu lông, đai ốc...
Các bước lắp đặt chi tiết
- Ngắt nguồn cấp: Đảm bảo an toàn bằng cách ngắt nguồn cấp chất lỏng hoặc khí trước khi tiến hành lắp đặt.
- Lắp đặt van chặn: Lắp đặt van chặn trước và sau đồng hồ để thuận tiện cho việc bảo trì hoặc thay thế đồng hồ sau này.
- Lắp đặt đồng hồ: Lắp đặt đồng hồ theo hướng dẫn của nhà sản xuất. Lưu ý lắp đặt đồng hồ đúng chiều dòng chảy được ghi trên thân đồng hồ.
- Kết nối đường ống: Kết nối đường ống với đồng hồ bằng mặt bích hoặc ren. Đảm bảo các kết nối kín khít để tránh rò rỉ.
- Lắp đặt các thiết bị phụ trợ: Lắp đặt các thiết bị phụ trợ như bộ lọc, van điều khiển... nếu cần thiết.
Kiểm tra sau lắp đặt
- Kiểm tra rò rỉ: Mở van cấp từ từ và kiểm tra rò rỉ tại các vị trí kết nối.
- Hiệu chỉnh đồng hồ: Hiệu chỉnh đồng hồ theo hướng dẫn của nhà sản xuất để đảm bảo độ chính xác.
Cách sử dụng Đồng Hồ Đo Lưu Lượng
Đọc số đồng hồ
Đồng hồ đo lưu lượng - hiển thị - thông tin lưu lượng bằng nhiều cách khác nhau, tùy thuộc vào loại đồng hồ.
- Đồng hồ kim: Đọc giá trị trên mặt đồng hồ tương ứng với vị trí kim chỉ.
- Đồng hồ điện tử: Đọc giá trị hiển thị trên màn hình LCD.
Theo dõi và phân tích dữ liệu
Ghi lại dữ liệu - định kỳ - phân tích - đánh giá hiệu suất của hệ thống và đưa ra điều chỉnh kịp thời.
Bảo trì đồng hồ
Bảo trì định kỳ - kéo dài - tuổi thọ đồng hồ:
- Vệ sinh đồng hồ: Loại bỏ bụi bẩn, cặn bẩn bám trên bề mặt đồng hồ.
- Kiểm tra và hiệu chỉnh: Kiểm tra độ chính xác của đồng hồ và hiệu chỉnh nếu cần thiết.
- Thay thế linh kiện: Thay thế các linh kiện bị hư hỏng hoặc hao mòn.
Cách chọn Đồng Hồ Đo Lưu Lượng phù hợp
Yếu tố ảnh hưởng đến lựa chọn
Lựa chọn đồng hồ - phụ thuộc - nhiều yếu tố:
- Loại chất lỏng hoặc khí cần đo: Tính chất - chất lỏng/khí - ảnh hưởng - nguyên lý hoạt động của đồng hồ.
- Phạm vi đo: Chọn đồng hồ có phạm vi đo phù hợp với lưu lượng cần đo.
- Độ chính xác yêu cầu: Mức độ chính xác - phụ thuộc - ứng dụng cụ thể.
- Điều kiện môi trường: Nhiệt độ, áp suất, độ ẩm - tác động - hoạt động của đồng hồ.
- Ngân sách: Giá thành - cân nhắc - chức năng và độ chính xác.
Tiêu chí chọn mua
- Thương hiệu uy tín: Thương hiệu uy tín - đảm bảo - chất lượng và độ chính xác.
- Chế độ bảo hành: Chế độ bảo hành tốt - yên tâm - sử dụng.
- Hỗ trợ kỹ thuật: Hỗ trợ kỹ thuật tốt - giúp - lắp đặt và sử dụng dễ dàng.
Các vấn đề thường gặp và cách khắc phục
| Vấn đề | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đồng hồ hiển thị sai số | Đồng hồ bị lệch, tắc nghẽn đường ống | Hiệu chỉnh lại đồng hồ, vệ sinh đường ống |
| Rò rỉ tại vị trí kết nối | Gioăng bị hỏng, siết bu lông chưa đủ chặt | Thay thế gioăng mới, siết chặt bu lông |
| Đồng hồ không hoạt động | Mất nguồn, hỏng hóc linh kiện | Kiểm tra nguồn điện, thay thế linh kiện |
| Dữ liệu không ổn định | Dòng chảy không ổn định, nhiễu loạn | Kiểm tra và khắc phục nguyên nhân gây nhiễu loạn dòng chảy |
Đồng hồ đo lưu lượng - thiết bị không thể thiếu - nhiều ngành công nghiệp. Hiểu rõ nguyên lý, cách lắp đặt, sử dụng và bảo trì giúp khai thác tối đa hiệu quả của thiết bị.
FAQ:
Đồng Hồ Đo Lưu Lượng có độ chính xác cao không?
Độ chính xác của đồng hồ đo lưu lượng phụ thuộc vào loại đồng hồ, cách lắp đặt và sử dụng. Có những loại đồng hồ đạt độ chính xác rất cao, lên đến 0.1%.
Lắp đặt Đồng Hồ Đo Lưu Lượng có khó không?
Lắp đặt đồng hồ đo lưu lượng không quá phức tạp. Tuy nhiên, cần tuân thủ đúng hướng dẫn của nhà sản xuất và có kiến thức cơ bản về kỹ thuật.
Đồng Hồ Đo Lưu Lượng có tuổi thọ bao lâu?
Tuổi thọ của đồng hồ đo lưu lượng phụ thuộc vào loại đồng hồ, chất lượng sản phẩm, tần suất sử dụng và chế độ bảo trì. Trung bình, đồng hồ có thể sử dụng từ 5 đến 10 năm.
Làm sao để tiết kiệm chi phí sử dụng Đồng Hồ Đo Lưu Lượng?
Lựa chọn đồng hồ phù hợp với nhu cầu sử dụng, lắp đặt đúng kỹ thuật, bảo trì định kỳ và sử dụng đúng cách sẽ giúp tiết kiệm chi phí.
Đồng Hồ Đo Lưu Lượng có thể sử dụng cho mọi loại chất lỏng và khí không?
Không phải loại đồng hồ nào cũng đo được tất cả các loại chất lỏng và khí. Cần lựa chọn loại đồng hồ phù hợp với tính chất của chất cần đo.
